雅科貝思廠家代理

當前位置：雅科貝思Akribis首頁 > 直線電機平臺 > GHD大理石雙驅龍門平臺

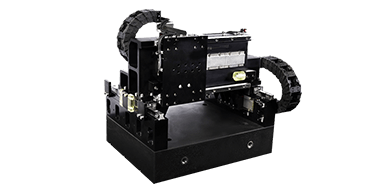

GHD大理石雙驅龍門平臺

GHD 平臺（大理石雙驅龍門平臺），采用雅科貝思直線電機驅動。具有高精度，高強度機械性能的特點。

PDF資料查看

產品詳情

設計特點：

A. 直線電機直驅

B. 高精度以及精準回零

C. 高強度機械性能

D. 雙邊驅動設計

E. 雙驅雙反饋/雙驅單反饋

GHD平臺（大理石雙驅龍門平臺），采用雅科貝思直線電機驅動。具有高精度，高強度機械性能的特點。兩種方案選擇，雙驅單反饋，以及雙驅雙反饋。雙驅雙反饋適合橫梁跨度較大或者精度要求較高的應用。雙驅單反饋適合橫梁跨度較小或者精度要求較低的應用。

大理石雙驅龍門平臺

規格參數	型號	GHD510
	驅動類型	T 或 H
	軸	橫梁軸	龍門軸
	電機	ACM1-L50	ACM3-S1
性能參數800	單位	ACM1-L50	ACM3-S1
連續力，線圈@100℃	N	160	293
峰值力	N	692.4	878
電機常數	N/SqRt(W)	22.6	29.4
連續功率	W	50.3	99.1
峰值功率	W	936.2	891.6
電氣周期	mm	20	42
最大線圈溫度	℃	130	130
連續電流	Arms	4.2	4.8
峰值電流	Arms	19.2	14.4
力常數	N/Amrs	38.2	61.0
反電動勢常數	Vpeak/（m/s）	31.2	49.8
電感	mH	10.4	38.0
電阻@25℃	Ohms	2.85	4.30
磁吸引力	N	1619	1.45

有效行程

軸號	有效行程（mm）	運動質量（Kg）	總質量（Kg）	傳感器位置（mm）
橫梁軸	510	4.6	29	514
下軸	510	34.8	103	514

注：龍門結構的質量約為778Kg。

性能參數

規格參數	單位	*GTD 400200**
²直線度	μm	±2.5μm/100mm，NTE±10μm for FS
²平面度		±2.5μm/1005mm, NTE±10μm for FS
重復精度（0.1μm分辨率）		±1
重復精度（0.5μm分辨率）		±2.5
重復精度（1μm分辨率）		±5
重復精度（模擬量編碼器）		±5
X-Y正交性	Arc-sec	10

注： 2.數據測量環境：平臺安裝在5um平面度的花崗巖上，負載8Kg。

規格參數	型號	GHD620
	驅動類型	T 或 H
	軸	橫梁軸	龍門軸
	電機	ACM1-L50	ACM1-L50
性能參數	單位	ACM1-L50	ACM1-L50
連續力，線圈@100℃	N	182	182
峰值力	N	831.4	831.4
電機常數	N/SqRt(W)	25.6	25.6
連續功率	W	50.3	50.3
峰值功率	W	1050.6	1050.6
電氣周期	mm	20	20
最大線圈溫度	℃	130	130
連續電流	Arms	4.2	4.2
峰值電流	Arms	19.2	19.2
力常數	N/Amrs	43.3	43.3
反電動勢常數	Vpeak/（m/s）	35.4	35.4
電感	mH	10.4	10.4
電阻@25℃	Ohms	2.85	2.85
磁吸引力	N	1619	1619

有效行程

軸號	有效行程（mm）	運動質量（Kg）	總質量（Kg）	傳感器位置（mm）	傳感器位置（mm）
橫梁軸	620	4.6	29	624	630
下軸	620	38.3	122	624	630

注：龍門結構的質量約為778Kg。

性能參數

規格參數	單位	*GTD 400200**
²直線度	μm	±3μm/25mm，NTE±10μm for FS
²平面度		±3μm/25mm, NTE±10μm for FS
重復精度（0.5μm分辨率）		±4
重復精度（1μm分辨率）		±5
重復精度（模擬量編碼器）		±5
X-Y正交性	Arc-sec	10

注： 2.數據測量環境：平臺安裝在5um平面度的花崗巖上，負載8Kg。

大理石雙驅龍門平臺
