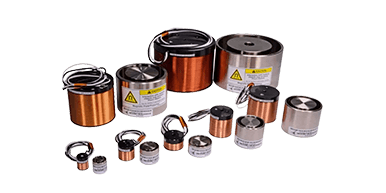

AVM圓柱型音圈電機

AVM系列圓柱型音圈電機，線圈中的電流與永磁體相互作用產生推力，實現直線運動。音圈電機最適合50 mm或更小的行程。5 mm到10 mm的距離是理想的。這些電機專為高精度低力運動而設計，適用于醫療，激光打標，半導體線焊，拾取和放置等精密應用。

PDF資料查看

產品詳情

對于需要在很短距離內快速移動的應用，音圈電機可以是很好的解決方案。音圈電動機本質上是單相線性電動機。它由一個中心帶磁鐵的線圈組成。向線圈施加電流會移動磁鐵。

ABM音圈電機：特點

A.無齒槽效應，運動順滑

B.動子質量輕，響應速度快

C.直驅設計，可靠性高

D.采用高性能永磁體，推力高

Akribis音圈電機

AVM 標準系列

電機規格	直徑	有效行程	持續推力(N)（100℃）	峰值推力(N)	線圈重	總質量
AVM12-6.4	12.7	6.4	0.91	3.53	5.0	12
AVM19-5	19	5	1.75	7.88	9.0	32.8
AVM-20-10	20	10	1.56	7.60	11.0	56.1
AVM-24-5	24	5	2.10	11.40	12.0	41.7
AVM24-10	24	10	2.65	14.82	16.5	61.5
AVM30-15	30	15	4.63	29.40	36.0	131.6
ANM40-20	40	20	9.93	58.05	67.0	293.2
AVM60-25	60	25	26.35	119.00	215.0	907.9
AVM90-30	90	30	89.10	315.00	820.0	2570.0

AVM 高推力系列

電機規格	直徑	有效行程	持續推力(N)（100℃）	峰值推力(N)	線圈重	總質量
AVM35-HF-7	35	7	14.40	72	53.0	199.8
AVM40-HF-6.5	40	6.5	16.56	93.15	68	286.7
AVM50-HF-10	50	10	33.60	140.00	148.0	701.0
AVM60-HF-10	60	10	51.20	224.00	236.5	1233.5
AVM90-HF-10	90	10	152.67	610.68	960.0	3360.0
AVM100-HF-10	100	10	192.50	770.00	1117.0	4417.0
AVM130-HF-25	130	25	360.36	764.40	1550.0	10850.0
AVM250-HF-20	260	20	1111.44	4715.20	5900.0	33100.0

AVM 特殊系列

電機規格	直徑	有效行程	持續推力(N)（100℃）	峰值推力(N)	線圈重	總質量
AVM14-HF-4-C19	14.2	4	2.44	7.33	7.0	20.7
AVM14-10-C56	14.2	10	0.98	2.95	3.0	16.6
AVM-20-HF-6-C28	20	6	5.69	17.06	13.5	61.0
AVM24-HF-5-C13	24	5	5.88	31.92	21.5	103.5
AVM30-7-C60	30	7	5.64	24.80	15.3	101.5
AVM35-HF-15-C22	35	15	19.76	98.80	80.7	341.7
AVM35-HF-8-C35	35	8	27.43	137.16	85.2	456.6
AVM35-HF-10-C31	52	10	16.72	83.60	78.0	363.7
AVM40-20-C18	40	20	8.11	47.39	65.0	270.0
AVM40-HF-6.4-C11-A	40	6.4	18.18	99.40	49.0	244.0
AVM50-HF-10-C15-A	50	10	25.20	105.00	142.0	624.0
AVM50-HF-10-C34-A	50	10	37.57	156.55	144.0	772.0
AVM75-HF-25-C12	75	25	124.69	572.90	710.0	2650.0
AVM75-38-C39	75	38	45.26	192.02	534.0	1811.0
AVM80-12-C8	80	12	33.71	192.60	124.0	1386.4
AVM90-30-C77	90	30	57.30	202.60	751.2	1886.3
AVM90-HF-5-C40-A	90	5	62.49	220.92	427.2	1941.8
AVM130-HF-10-C29-A	130	10	162.10	487.20	1080.0	6380.0
AVM150-HF-20-C53	150	20	585.77	1757.30	1500.0	14200.0
