MF系列皮帶直線模組-滾珠導向

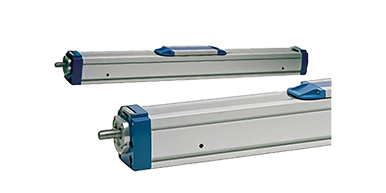

Movopart無桿驅動滑塊推出雙滑架選項。該直線模組MF系列的滾珠導向型設計，可以低摩擦為精確定位提供中等精度、速度與推進性能。自調節覆蓋帶張緊器延長了覆蓋帶壽命，保護皮帶與導軌不受污染。Thomson直線模組無桿驅動滑塊通過皮帶驅動與跨于執行器上承受負載的鞍座實現導向直線運動。專為高速、高加速、長行程應用設計。覆蓋帶張緊器延長了覆蓋帶的壽命，保護絲杠與導軌不受污染，且在磨耗時無需調節張力。

PDF資料查看

產品詳情

MF/TF直線模組>>特性

堅固可靠
可在所有方向安裝
已獲專利的內部自調節菱形滑軌
自動調節不銹鋼防塵帶
安裝在T型槽內的限位開關支架
運輸推力負荷為5000 N
模塊化安裝地腳
沖洗保護
多種鞍座規格可選
不粘滑運動
低驅動轉矩
低摩擦
高速

規格/軸的尺寸	M55 / TF55B	M75 / TF75B	M100 / TF100
截面尺寸（寬x高）: mm	58 x 55	86 x 75	108 x 100
皮帶型號	22-STD SM5-HP	STD5-40	STD8-50
最大行程長度: mm	7000	12000	12000
最大直線速度: m/s	5.0	5.0	5.0
最大加速度: m/s2	40	40	40
重復精度: ± mm	0.1	0.1	0.1
最大輸入速度: rpm	2850	2300	1700
工作溫度: °C	-20 to 70	-20 to 70	-20 to 70
最大動態負載(Fx): N	400 200	900 450	1250 625
最大動態負載 (Fy): N	750	1750 (393)	4000
最大動態負載(Fz): N	750	1750 (393)	4000
最大動態力矩(Mx): Nm	5	16 (142)	43
M最大動態力矩(My): Nm	29	84 (744)	280
最大動態力矩(Mz): Nm	29	84 (744)	280
最大驅動軸力(Frd): N	200	600 (135)	1000
最大驅動軸力矩(Mta): Nm	12	30 (266)	45
皮帶輪直徑: mm	33.4	41.4 (1.6)	56.02
軸每旋轉一周行程: mm	105	130 (5.12)	176
重量: kg 零行程單元重量每100 mm行程的重量每個滑架重量	4.8 0.53 1.20	7.5 0.88 2.0	11.61 1.43 2.20
